人工智能（AI）在材料研究领域的成功，在很大程度上依赖于结构化数据的完整性以及精确描述符的构建。本研究中，北京科技大学宿彦京教授、姜雪副教授带领团队基于一个大型语言模型，提出了一套从材料文本到钢材性能的端到端流程，其目标是实现对性能的高精度定量预测，并探索新型钢材。该流程包括一个名为SteelBERT的材料语言编码器，以及一个多模态深度学习框架，该框架能够将复杂制造工艺的成分和文本序列映射到力学性能上。
我们通过预测得出，在屈服强度（YS）、抗拉强度（UTS）和伸长率（EL）等力学性能方面具有较高的准确性，决定系数（R2）分别达到了78.17%（±3.40%）、82.56%（±1.96%）和81.44%（±2.98%）。
此外，通过针对小数据集下特定钢材设计的额外微调策略，我们展示了如何进一步优化模型性能。仅使用15Cr奥氏体不锈钢的64个实验样本，就获得了一个优化后的模型，对于屈服强度、抗拉强度和伸长率的R2分别为89.85%（±6.17%）、88.34%（±5.95%）和87.24%（±5.15%），该模型要求用户输入加工的成分和文本序列，并输出力学性能。该模型通过建议进行第二轮冷轧和回火处理，有效地优化了制造工艺的文本序列，从而得到了优异的性能，屈服强度达到960MPa，抗拉强度达到1138MPa，伸长率为32.5%，超过了已报道的15Cr奥氏体不锈钢的性能。
相关成果以「Steel design based on a large language model」为题刊登在Acta Materialia上，第一作者：Shaohan Tian（北科大），通讯作者：宿彦京教授（北科大），姜雪副教授（北科大/辽宁省材料研究院），Turab Lookman
【数据概况】

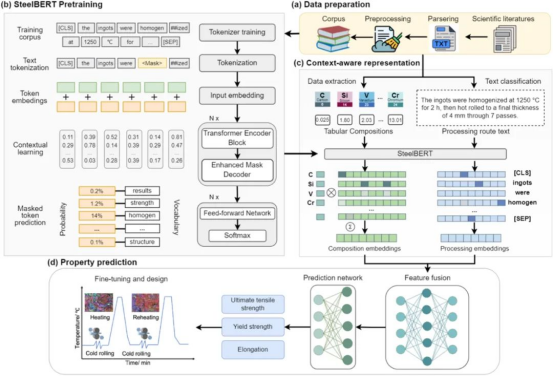

图1. 利用SteelBERT进行力学性能的定量预测。

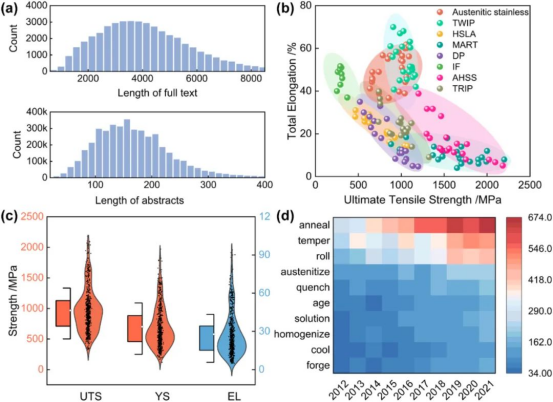

图2. 资料库分布及提取数据的可视化。a 摘要和全文长度的统计分布直方图。b 由各种钢材标注的自动提取的抗拉强度（UTS）和伸长率（EL）的阿什比图。c 三种性能的统计小提琴图分布。d 各种加工操作出现频率的热图。

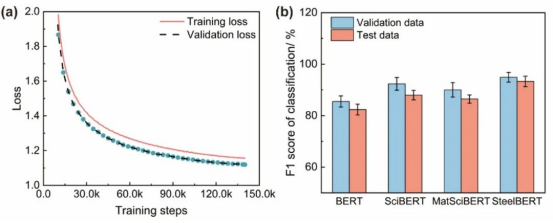

图3. SteelBERT评估。a 在验证集上，相对于SteelBERT训练步骤的掩码语言模型（MLM）性能的可视化展示。b 使用不同的大语言模型（LLM）进行加工文本分类。

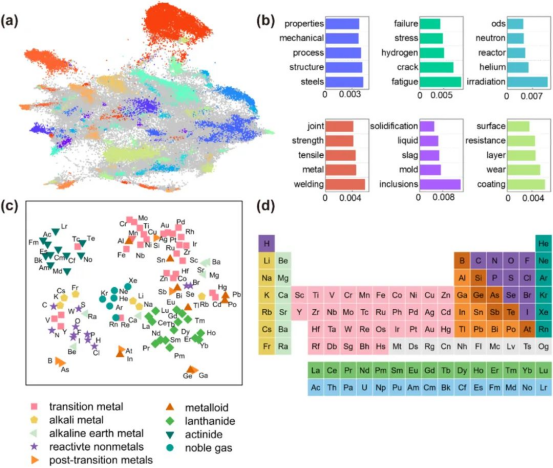

图4. SteelBERT的可解释性。a 使用SteelBERT模型对摘要嵌入聚类的可视化。与钢材主题相关的收集到的摘要，通过预训练模型被嵌入到一系列长度为768的向量中。然后，我们使用统一流形逼近与投影（UMAP）方法将高维数据降维到二维特征空间，并应用基于密度的空间聚类应用及噪声识别（HDBSCAN）方法，根据相似主题对这些向量进行聚类。b 使用基于上下文的词频-逆文档频率（c-TF-IDF）方法生成主题，以识别每个聚类中的主题。c 利用二维t分布随机邻域嵌入（t-SNE）投影来描绘100种化学元素的词嵌入，这些词嵌入用其相应的符号进行标记，并按过渡金属、碱金属、碱土金属、活泼非金属、后过渡金属、类金属、镧系元素、锕系元素和稀有气体的类别进行分组。相似的元素聚集在一起，反映了元素周期表的拓扑结构。d 一张化学元素周期表，使用不同颜色来表示不同类别的元素。

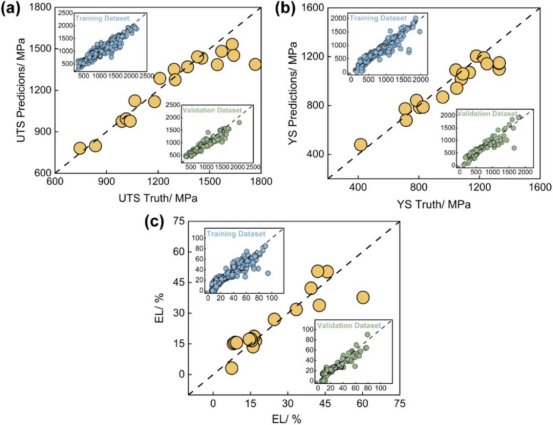

图5. 屈服强度（YS）、抗拉强度（UTS）和伸长率（EL）在训练集（左上角）、验证集（右下角）和测试集（中间）上的表现。这些点紧密地分布在对角线上，表明预测精度很高。测试集的数据来自于近期的文献，这些数据并不属于训练集和评估数据集的一部分。

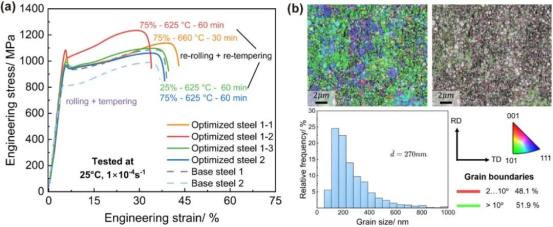

图6. 钢材的拉伸试验与表征。a 基体钢和优化钢在25℃、应变速率为1×10⁻⁴ s⁻¹条件下的奥氏体不锈钢（ASS）拉伸应力-应变曲线。b 优化钢1-1的电子背散射衍射图以及晶粒尺寸分布。
【结论展望】
我们提出了一套从材料文本到性能的端到端流程，该流程具有准确性且具备进一步推广应用的能力，基于一个接触过历史钢材文献数据的大型语言模型，以捕捉钢材相关知识和表征信息。
该模型从一个用于钢材发现的定量数据集中“学习”成分、加工工艺和性能之间的关系，不仅准确预测了2022年和2023年所报道的18种钢材的力学性能，还通过微调一个基于文献文本的模型，提高了对64个实验室数据集的预测精度。此外，通过优化加工工艺顺序，获得了超越任何已报道的15Cr奥氏体不锈钢的性能。
钢材的设计需要理解物理学、化学和冶金学知识。尽管钢材研究有着悠久的历史，但设计高性能钢材仍然需要大量的计算资源和实验数据。我们探索了一种主要利用文本特征编码来预测钢材力学性能的流程。这种方法以文献和实验数据为基础进行验证，有助于新材料的开发。与传统的机器学习方法相比，我们的方法解决了在复杂钢材制造过程中提取结构化数据、加工顺序对齐以及解决高维稀疏等问题的部分挑战，而这些问题通常非常耗时。
此外，与单纯基于Transformer解码器的大语言模型相比，该方法在定量回归任务中表现出更优的性能，相对易于实施要求用户输入成分和加工的文本序列，并输出力学性能。开发基于自然语言文本特征的机器学习模型具有巨大潜力，这不仅对钢材，对预测各种材料的性能而言都是很有前景的。
原文链接：
https://doi.org/10.1016/j.actamat.2024.120663
